回折格子と球面鏡の選定（エネルギー領域による選択）

実験者は、利用したいエネルギー領域、光強度、分解能などを考慮して、３種類の回折格子（300 l/mm, 800 l/mm, 1200 l/mm）のいずれを利用するか、また、２種類の球面鏡（Ｍ１，Ｍ２）のどちらを利用するか判断しなければならない。各回折格子で利用可能なエネルギー範囲は、おおよそ以下の通り。

刻線密度（球面鏡）エネルギー領域
300 l/mm (M2)70 - 500 eV
800 l/mm (M2)190 - 1200 eV
800 l/mm (M1) (500-) 620 - 1900 eV［610eV付近を除く］
1200 l/mm (M1) (800-) 970 - 1900 eV［950eV付近を除く］

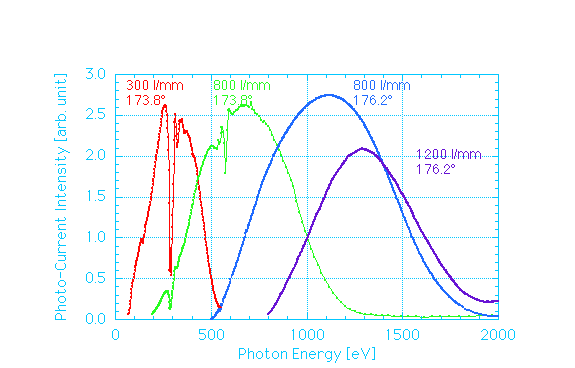

Spectra at BL-11A
図.　ＢＬ−１１Ａで得られるスペクトル分布（この測定ではスリット幅を一定にしているので、エネルギー領域によって分解能が異なることに注意）。


［回折格子の切り替え］
３枚の回折格子は並行に設置されており、直線導入器で切り替えることができる。また、回折格子の切り替えに伴って、出口スリット（Ｓ２）の位置を調整する必要がある。３枚の回折格子に対する、直線導入器の目盛りの読みとＳ２の位置は、以下の通り。

刻線密度（球面鏡）直線導入器目盛りＳ２位置
300 l/mm (M2)99627.074.2mm
800 l/mm (M2)99454.744.7mm
800 l/mm (M1)
1200 l/mm (M1)99540.944mm

Ｓ２の位置は、ノギスで計測する（下図参照）。並進は、留めネジを緩めて、手動ハンドルで行う。留めネジを緩めた時に不用意にチャンバーが並進しないよう注意する。

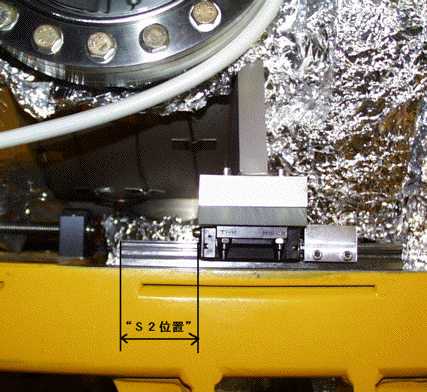

S2 Position
図.　“Ｓ２位置”。

回折格子を切り替える時には、制御プログラム中で用いるパラメータが変わるので、その設定を行う必要がある。制御PCのデスクトップにある［G&M1/M2 Select］をダブルクリックして、回折格子と球面鏡の組み合わせを選択する。

［球面鏡の切り替え］
Ｍ１の抜き差しとＭ１／Ｍ２チャンバーの並進を行う必要がある。
Ｍ１／Ｍ２の切り替えは、Ｍ１を上下に抜き挿しして行う（Ｍ２はそのままで、Ｍ１を挿入すればビームはＭ１で反射される）。同時に、チェンバー全体を前後に並進移動させる。
駆動は、いずれもパルスモータによる（パルスモータコントローラは、ステーションコントローラのラック内のPM4C-05-1である）が、全てPC上の制御プログラム［G&M1/M2 Select］から行えるようになっている。
Ｍ１利用の際に、回折格子の回転が特定のところ（800 l/mmの場合610 eV付近）で、Ｓ１からの反射光がＭ２に当たって反射する０次光が抜けるので注意が必要である。

＜参考＞PM4C-05-1のCHANNEL BがＭ１の上下（抜き=CCW、挿し=CW）で、移動量は0.5μ/pulseである。Ｍ１挿入時の位置は、目盛りの読みで22.3mm、ノギスで測って40.9mmである（Ｍ１を抜いた時の位置を目盛りの読みで5.3mmとすると移動量17.0mmに対するpulse数は34000である）。なお、リミットスイッチが不調なので注意を要する。
チェンバーの並進は、PM4C-05-1のCHANNEL Cで行い、マグネスケールで読みとる。CWで上流に、CCWで下流に移動する。移動量は、0.5μ/pulseである。Ｍ１利用の時は、上流（CW）側limitまでチャンバーを移動させる。Ｍ２利用の場合は、そこから+28.705mm下流側である。

Last modified: October 13, 2011
