本ステーションではX線領域の単色放射光を用いた、集光ビームによる放射光蛍光X線分析（SXRF）を主に行っています。
放射光蛍光X線分析は、検出下限の低いまた感度の高い局所領域非破壊元素分析法として、生物や岩石・環境試料の分析、物質材料の評価に使われています。
ビームタイムは主に放射光蛍光X線分析実験に配分されており、Kirkpatrick-Baez型集光光学系を用いたマイクロビーム実験およびポリキャピラリー集光素子を用いた集光ビーム利用実験（元素マッピングなど）が定常的に実施できるステーションです。

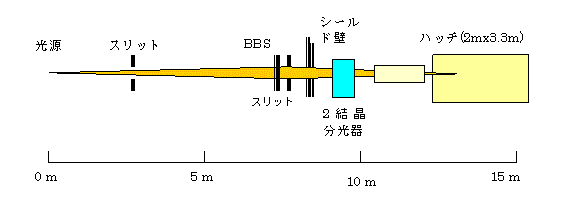

分光器は光源より9.5ｍの地点に設置されたビーム出射位置固定型２結晶分光器です。ハッチは光源より13ｍの地点にあり、ハッチ内には、1×1.5ｍの定盤を備えています。
BL-4Aは2014年度から“マイクロビームＸ線分析応用UG運営ステーション”として運用されています。
| 光学系 | 出射位置固定型2結晶分光器：Si(111)。 |
|---|---|
| エネルギー領域 | 単色X線。6 keV - 17 keV（マイクロビーム利用時には15keV程度） |
| 分解能 | 2結晶分光器ΔE/E~10-4 |
| ビームサイズ | 5 µm×5 µm マイクロビーム利用時。30 µm×30 µm ポリキャピラリー利用時。 |
放射光を励起光源とした蛍光X線分析装置であり、環境試料、生医学試料、岩石試料、各種材料中に含まれるZ>10（実用的にはZ>15）以上の元素の元素分析・状態分析・微小領域分析を行うことができます。単色X線集光光学系（ＫＢ集光、ポリキャピラリー集光）を選ぶことができます。
３．２ 主要な測定モード
１）マイクロビーム利用分析
２結晶分光器をモノクロメータとして用いたKirkpatrick-Baez型集光光学系による微小領域分析が可能です。
ビームサイズ：約5 µm角。分析領域：最大2 cm×1 cm。雰囲気：大気中。X線強度：108 photons/s （@10 keV）。利用可能エネルギーは、分析対象元素濃度によりますが、 6 keV – 15 keV程度です。
蛍光Ｘ線スペクトル測定（スポット分析）と元素マッピング、およびXANES測定が可能です。
２）ポリキャピラリー集光利用分析
２結晶分光器をモノクロメータとして用いた、Poly-capillaryによるビームサイズ30 µm径(focus)-100 µm径(defocus) の集光ビームが得られます。X線強度：1010 photons/s ２結晶分光器（@10 keV）。エネルギー範囲: 6 keV～17 keV。微小領域のXANESが行えます。
蛍光X線分析、XANES分析装置一式（半導体検出器、計測機器、パソコン、パルスモータコントローラなど）。
利用実験については、あらかじめ担当者にご相談ください。
最新情報はホームページを参照してください。
